نقشه یو تی ام دو خطی شهرداری چگونه تهیه می شود؟
نقشه یو تی ام دو خطی شهرداری نقشه مورد نیاز جهت جواز ساخت در شهرداری نقشه یو تی ام ملک می باشد. روش تهیه نقشه دو خطی شهرداری به این صورت است که نقشه وضع موجود ملک در سیستم مختصات یو تی ام باید روی نقشه دوهزارم جانمایی شود که علاوه بر طولها در چهار جهت و مساحت دقیق ملک، موقعیت ملک نیز در تهران در نقشه دیده شود.
به این ترتیب علاوه بر خود ملک، نام خیابانهای اصلی اطراف ملک، کوچه ها و هر عارضه شاخصی که در محدوده ملک وجود دارد که نقشه را گویا کند در نقشه آورده می شود. اما اگر اصطلاح نقشه دو خطی مورد نیاز باشد می بایست نقشه یو تی ام ملک روی نقشه یک دوهزارم 1/2000 به طوری که هم طولهای وضع موجود ملک و هم ابعاد سندی ملک روی هم بیفتد و هر دو در نقشه آورده شوند.
خطوط مربوط به وضع موجود ملک با یک رنگ و خطوط مربوط به ابعاد سندی ملک با رنگی دیگر بر روی هم روی نقشه می افتند تا کارشناس تطابق یا عدم تطابق وضع موجود ملک با سند را ببیند. به همین دلیل به این نوع نقشه ها اصطلاحا ” دو خطی ” گفته می شود.
نقشه یو تی ام دو خطی سند تک برگ
در صورت تک برگ بودن سند و ابعاد و مساحت مندرج در سند با طولها و مساحت واقعی وضع موجود ملک مطابقت داشته باشد، خطوط وضع موجو ملک بر روی خطوط وضعیت سندی ملک منطبق می شوند و مشکلی وجود ندارد. در صورتی که ابعاد سندی با طولهای واقعی وضع موجود ملک منطبق و هم اندازه باشند اما مساحت مندرج در سند با مساحت واقعی وضع موجود ملک مغایرت داشته باشد، باید نقشه یو تی ام تهیه شده از ملک به اضافه سند تک برگی به اداره ثبت مربوطه جهت تصحیح سند ارائه و تشکیل پرونده شود.
اگر سند تک برگ باشد و هم ابعاد سندی با طولهای واقعی زمین مغایر باشند و هم بالطبع مساحت واقعی وضع موجود ملک با مساحت سندی فرق داشته باشد، ملک مشمول پروسه تصحیح سند می شود اما تصحیح سند در این مورد به سادگی تصحیح سند در حالت قبلی نیست.
نمونه نقشه یو تی ام

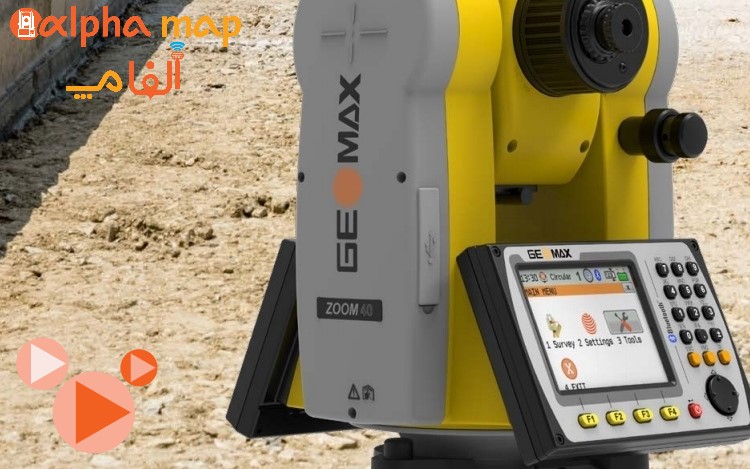

در شکل ذیل نمونه نقشه یو تی ام دو خطی را مشاهده میکنید که توسط دوربین نقشه برداری و گیرنده مولتی فرکانس شمیم در سیستم مختصات یو تی ام تحت شبکه شمیم سازمان ثبت اسناد تهیه شده است.
نقشه یو تی ام دو خطی سند دفترچه ای
روال و پیچیدگی کار بستگی به موارد زیادی دارد که مثلا آیا مساحت واقعی وضع موجود کوچکتر از مساحت سندی است یا بزرگتر؟ آیا بر ملک (طولی از ملک که با خیابان اصلی همجوار است) از بر سندی بزرگتر است یا کوچکتر؟ آیا این اضافه مساحت از تجاوز به ملک مجاور شرقی ناشی شده است یا همسایه غربی؟ کسر مساحت به دلیل تجاوز کدامیک از ملک های مجاور و هر یک به چه میزان است؟ و غیره
در صورتی که سند از نوع سند دفترچه ای قدیمی باشد که تاکنون سند تک برگی برایش صادر نشده است، باید تایید شود که اولا ملک در موقعیت درست واقع شده است (عملیات جانمایی پلاک ثبتی) و همچنین ابعاد و مساحت وضع موجود ملک به صورت ذاتی بوده است و نه حاصل از جابجایی ملک یا تجاوز به ملکهای مجاور (نقشه برداری وضع موجود ملک و مجاورین آن).
