مراحل نقشه برداری نما ساختمان
۱-نقشه برداری نما و تهیه نقشه ازبیلت

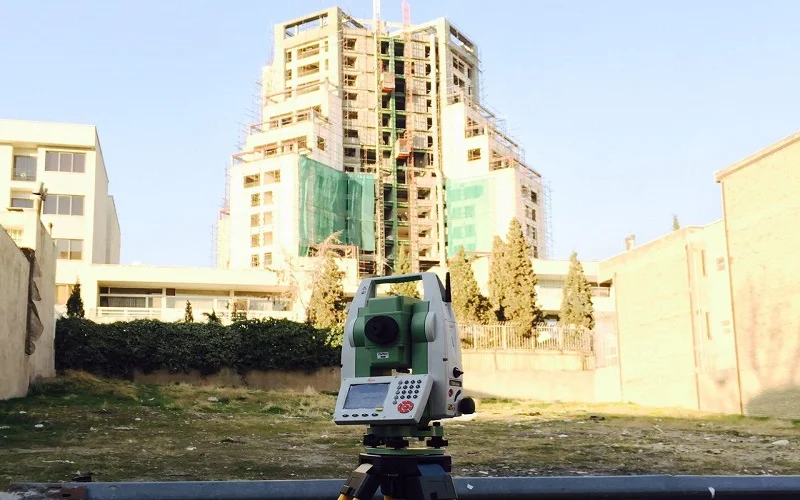

پس از بازدید از پروژه اقدام به نقشه برداری نما سه بعدی با استفاده از دوربین توتال می نمایید.این عمل موجب برداشت کلیه عوارض ساختمان ، تیر و ستون ها ، برداشت فریم پنجره ها و … می شود که در طراحی شاپ دراووینگ بسیار حائز اهمیت می باشد.(خدمات مهندسی )اجرای نمای خشک پس از نقشه برداری نما و مشخص شدن فواصل تیر و ستونها و با توجه به موقعیت و مکان پروژه این شرکت نسبت تهیه دفترچه محاسبات اقدام میکند تا کلیه سایز مقاطع و پروفیلها و جزئیات اتصال و نحوه عملکرد آن مشخص شود.
طراحی نقشه های شاپ دراووینگ:
منظور ازطراحی شاپ دراوینگ یا نقشه های کارگاهی ، نقشه هایی است که این شرکت جهت پلاک بندی پنل های استفاده شده و همچنین طراحی جزئیات اجرا ،استفاده می کند.این نقشه ها را از روی نقشه های فاز ۲ نما تهیه می کنند.به عبارتی بعد از آن که مهندسین معمار وسازه کارخود را به اتمام رساندند نوبت به فاز جدیدی می رسد که در آن نقشه های کارگاهی تهیه می شوند.
۴-برآورد و تهیه متریال مصرفی:
با توجه های نقشه های شاپ دراووینگ تهیه شده اقدام به برآورد کلیه متریال مصرفی و ارائه لیستوفر می نمایید.
۵-نظارت کامل بر عملیات موضوع پیمان:
پس از تهیه نقشه های شاپ دراووینگ و تایید آن توسط کارفرما عملیات نظارت بر اجرا آغاز می شود. طبیعتا برداشت دقیق ازبیلت سازه در جهات مختلف و تشکیل مدل سه بعدی نما در نرم افزارهای نقشه کشی جهت بهره برداری طراح قدماول هست و آشنایی مهندس نقشه بردار با نحوه اجرای استراکچر و المانهای نصب نما؛نظیر دستک ها و لامل ها و ریلها جزء اصلی کار…
در هنگام نصب انواع نما ؛پیاده سازی خطوط افقی و عمودی و خط ارتفاعی مورد نیاز عوامل اجرایی جهت رعایت هندسه درست نما اصلی ترین وظیفه نقشه بردار هست در این عملیات دقت زاویه ای و برد لیزر دوربین و همچنین استحکام شبکه مختصات استفاده شده بسیار حائز اهمیت هست… همچنین انطباق محور دیدگانی توتال با نور مرئی و تارهای رتیکول( هممحوری) بسیار مهم است باید قدرت تجزیه و تحلیل اطلاعات سه بعدی و استخراج اطلاعات از ایننقشه ها و تبدیل آنها به المانهای هندسی مورد نیاز اکیپ اجرا و نصب و کنترل آنها را داشته باشد.
نقشه برداری نما ساختمان
نقشه برداری نما ساختمان یکی از شاخههای تخصصی نقشهبرداری مهندسی است که با هدف ثبت دقیق ابعاد، موقعیت و جزئیات معماری نمای ساختمان انجام میشود. در این فرآیند، تمامی عناصر موجود در نما از جمله بازشوها، پنجرهها، ستونها، پیشآمدگیها، شکستگیها، المانهای تزئینی و اختلاف ارتفاعها با دقت بالا برداشت و در قالب نقشههای دوبعدی یا مدلهای سهبعدی ارائه میشوند. این نقشهها مبنای طراحی، بازسازی، مرمت، مقاومسازی و اجرای پروژههای ساختمانی قرار میگیرند.
در پروژههای بازسازی ساختمانهای قدیمی، طراحی نمای جدید، تهیه مدل BIM، مستندسازی آثار تاریخی و کنترل کیفیت اجرای نما، نقشه برداری نما اهمیت بسیار زیادی دارد. امروزه این عملیات با استفاده از تجهیزات پیشرفته مانند اسکنر لیزری سهبعدی، توتال استیشن، گیرندههای GNSS، پهپاد فتوگرامتری و نرمافزارهای پردازش ابر نقاط انجام میشود که موجب افزایش دقت و کاهش زمان برداشت میشود.
نقشههای تهیه شده از نمای ساختمان علاوه بر نمایش ابعاد دقیق، امکان استخراج مقاطع، اندازهگیری فاصلهها، محاسبه مساحت نما و کنترل انحرافات اجرایی را نیز فراهم میکنند. به همین دلیل، مهندسان مشاور، پیمانکاران، معماران و ناظران پروژه از این نقشهها به عنوان یکی از مهمترین مدارک فنی استفاده میکنند.
برداشت سه بعدی نما
برداشت سه بعدی نما روشی نوین برای ثبت دقیق هندسه ساختمان است که در آن تمامی جزئیات نمای سازه به صورت یک مدل سهبعدی واقعی ثبت میشود. برخلاف روشهای سنتی که تنها اندازههای محدود برداشت میشد، در این روش میلیونها نقطه از سطح نما جمعآوری شده و یک مدل بسیار دقیق از وضعیت موجود ساختمان ایجاد میشود.
امروزه برداشت سه بعدی نما عمدتاً با اسکنر لیزری سهبعدی یا پهپادهای مجهز به دوربینهای فتوگرامتری انجام میشود. این تجهیزات قادر هستند کوچکترین جزئیات معماری، شکستگیها، انحرافات، تغییر شکلها و تزئینات نما را با دقت میلیمتری ثبت کنند. خروجی این عملیات معمولاً شامل ابر نقاط (Point Cloud)، مدل سهبعدی، نقشههای CAD و فایلهای قابل استفاده در نرمافزارهای BIM است.
این روش در پروژههای بازسازی نما، طراحی نمای جدید، مستندسازی بناهای تاریخی، کنترل کیفیت اجرای نما و تهیه نقشههای ازبیلت کاربرد گستردهای دارد. سرعت بالا، دقت زیاد و امکان برداشت بدون تماس مستقیم با ساختمان از مهمترین مزایای برداشت سهبعدی نما محسوب میشود.
برداشت نما در نقشه برداری
برداشت نما در نقشه برداری به فرآیند اندازهگیری و ثبت موقعیت دقیق کلیه اجزای نمای ساختمان گفته میشود. این عملیات معمولاً شامل برداشت خطوط اصلی ساختمان، محل پنجرهها، درها، ستونها، بالکنها، قرنیزها، اختلاف ترازها و سایر اجزای معماری است تا وضعیت واقعی ساختمان به صورت دقیق مستندسازی شود.
بسته به نوع پروژه، برداشت نما میتواند به صورت دستی، با توتال استیشن، اسکنر لیزری، فتوگرامتری زمینی یا پهپادی انجام شود. انتخاب روش مناسب به ارتفاع ساختمان، میزان دقت مورد نیاز، پیچیدگی معماری و بودجه پروژه بستگی دارد. در پروژههای بزرگ و ساختمانهای مرتفع، معمولاً از ترکیب چند روش برای دستیابی به بهترین نتیجه استفاده میشود.
دادههای برداشتشده پس از پردازش در نرمافزارهای تخصصی به نقشههای اجرایی، فایلهای سهبعدی و مدلهای اطلاعات ساختمان تبدیل میشوند. این اطلاعات نقش مهمی در طراحی، اجرا، بازسازی و کنترل انطباق ساختمان با نقشههای مصوب دارند.
نقشه برداری سه بعدی
نقشه برداری سه بعدی یکی از پیشرفتهترین روشهای مستندسازی هندسی است که امکان ثبت دقیق شکل، ابعاد و موقعیت اجسام، ساختمانها و سازهها را در فضای سهبعدی فراهم میکند. در این روش، به جای برداشت تعدادی نقطه محدود، میلیونها نقطه از سطح سازه ثبت شده و یک مدل کامل از وضعیت موجود ایجاد میشود.
در حوزه ساختمان، نقشه برداری سهبعدی برای برداشت نما، فضای داخلی، سازههای صنعتی، پلها، تونلها، کارخانهها و بناهای تاریخی کاربرد فراوانی دارد. استفاده از فناوری اسکن لیزری، پهپاد، فتوگرامتری دیجیتال و مدلسازی سهبعدی موجب شده است که عملیات برداشت با دقت بسیار بالا و در مدت زمان کوتاهی انجام شود.
خروجی این فرآیند شامل مدل سهبعدی، ابر نقاط، نقشههای دوبعدی، مقاطع، نماها، فایلهای CAD و مدلهای BIM است. این اطلاعات به مهندسان کمک میکند تا طراحی، بازسازی، تحلیل سازه، کنترل کیفیت اجرا و مدیریت پروژه را با دقت بیشتری انجام دهند.
آموزش برداشت نما
آموزش برداشت نما شامل یادگیری روشهای اندازهگیری، ثبت و ترسیم دقیق نمای ساختمان با استفاده از تجهیزات نقشهبرداری و نرمافزارهای تخصصی است. یک نقشهبردار حرفهای باید علاوه بر تسلط بر اصول اندازهگیری، با نحوه برداشت جزئیات معماری، تعیین نقاط کنترل، ایجاد شبکه مبنا و پردازش اطلاعات نیز آشنا باشد.
در دورههای آموزشی، معمولاً مباحثی مانند کار با توتال استیشن، اسکنر لیزری، پهپاد، فتوگرامتری، برداشت نقاط شکست نما، کنترل خطاهای اندازهگیری، تهیه نقشههای دوبعدی، مدلسازی سهبعدی و استخراج فایلهای اجرایی آموزش داده میشود. این مهارتها برای فعالیت در پروژههای عمرانی، معماری، مرمت و مستندسازی ساختمان ضروری هستند.
با پیشرفت فناوری، آموزش نرمافزارهایی مانند AutoCAD، Revit، Recap، Cyclone، ContextCapture و سایر نرمافزارهای پردازش ابر نقاط نیز به بخش مهمی از آموزش برداشت نما تبدیل شده است. تسلط بر این ابزارها موجب افزایش کیفیت خروجی و کاهش زمان اجرای پروژه خواهد شد.
ازبیلت نمای ساختمان
ازبیلت نمای ساختمان یا As-Built Facade به نقشهای گفته میشود که وضعیت واقعی اجرای نمای ساختمان را پس از اتمام عملیات ساختمانی نشان میدهد. برخلاف نقشههای طراحی که بر اساس نقشههای اولیه تهیه میشوند، نقشه ازبیلت بر پایه اندازهگیریهای دقیق از ساختمان اجرا شده تهیه شده و تمامی تغییرات ایجاد شده در حین اجرا را ثبت میکند.
تهیه ازبیلت نما برای پروژههای بزرگ ساختمانی، برجها، مجتمعهای تجاری، ساختمانهای اداری و پروژههای صنعتی اهمیت ویژهای دارد. این نقشهها به کارفرما و دستگاه نظارت کمک میکنند تا میزان انطباق اجرای نما با نقشههای طراحی را بررسی کرده و در صورت وجود اختلاف، نسبت به اصلاح آن اقدام کنند.
امروزه تهیه ازبیلت نمای ساختمان عمدتاً با استفاده از اسکنر لیزری سهبعدی، فتوگرامتری پهپادی و تجهیزات دقیق نقشهبرداری انجام میشود. خروجی این عملیات شامل نقشههای دوبعدی، مدلهای سهبعدی، ابر نقاط و فایلهای BIM است که در بهرهبرداری، نگهداری، بازسازی و مدیریت ساختمان کاربرد گستردهای دارند.
نقشه برداری نما ساختمان دو بعدی
ابتدا بهتر است یک برداشت از تمامی طبقات به صورت مجزا انجام پذیرد بدین صورت که وقتی به نمای ساختمان نگاه می کنیم هر طبقه را مجزا برداشت کنیم نقاط برداشتی تفاوتی نمی کند در چه ارتفاعی از طبقه باشد از یک سمت شروع کنید و در سمت دیگر به پایان برسانید آنگاه نقاط را وارد صفحه ترسیم کرده و با پلی لان به هم وصل نمایید در ضمن برای هر طبقه لایه و رنگ مخصوصی بگذارید آنگاه متوجه خواهید شد که کدام قسمت از نما بیرون زدگی و یا تورفتگی بیشتری دارد حال با مشورت اجرا و بنای نماکار بیشترین بیرون زدگی را در نظر می گیرید و یک پاره خط در مقابل آن ترسیم می کنید و ابتدا و انتهای این پارخط را یادداشت کرده و با برنامه رفرنس لاین تمام نمای ساختمان را کنترل می کنید.
البته آن رفرنس خط نمای شاغولی ساختمان میشود. فقط دقت کنید برداشت با یک مختصات مشخص و نقاط برداشت شده با فاصله کم نسبت به هم باشند برای نشانه گذاری روی نما ساختمان و یا دیوار می توانید از برچسب رتروتیپ استفاده نمایید. در این روش نیازی به سه بعدی نیست .دو بعدی ترسیم کنید هر طبقه ای با یک لایه مشخص و رنگ خاص بعد که زوم کنید بیرونی ترین جا ها در تمام طبقات مشخص میشود سپس یک خط از بیرونی ترین نقاط در تمام طبقات بهم وصل کنیند این میشود خط نما ضخامت سنگ و دوغاب را حساب کنید به همان اندازه فاصله بدهید و ابتدا و انتها را یک رفرنس ببندید هر جا افست صفر بود رو خط نمای تعریف شده هستید.
نقشه برداری نما ساختمان سه بعدی نما
برداشت های رایج نقشه برداری و ترسیمات اکثراً در بعد مسطحاتی (X,Y) انجام می گیرد . مشکل برداشت و یا پیاده سازی در نما یا کلا در ارتفاع، به دلیل تغییر صفحه اقفی با قائم می باشد. به عبارت دیگر باید گفت که : برداشت بر روی زمین در صفحه افق انجام می گیرد و در نرم افزار به صورت دو بعدی ترسیم میگیرد و ارتفاع به صورت اعداد نمایش داده می شود در حالتی که نما در بعد ارتفاع و عمود بر صفحه افق اجرا می گردد. نقشه برداری در بعد ارتفاع نیاز به یک تجسم فضایی دارد. برای بهتر مشخص شدن موضوع، به یک مثال توجه کنید . فرض کنید بر روی یک دیوار ساختمان در ارتفاع 2 متر از معبر یک پنجره به طول و عرض 2*2 قرار داشته باشد
فرض کنید یک نما روبروی از ساختمان با یک پنجره باشد. نقاط برداشت شده دارای مختصات X, Y یکسان و ارتفاع متفاوت می باشند که این باعث می شود در نرم افزار این نقاط دو به دو بر روی هم بیافتند ( یا با فاصله خیلی کم از یکدیگر در حد میلیمتر) . که این باعث می شود که یک نقشه شلوغ از نقاط بوجود آید. پس سوال این است که چگونه می توانیم یک نمایش مناسب از نما را ارائه دهیم ؟
راه حل نقشه برداری نما ساختمان در ارتفاع
جهت ترسیم در این بعد نیاز است که یک سیستم مختصات جدید تعریف گردد. که محور y این سیستم مختصات بر اساس ارتفاع و یا اختلاف ارتفاع نقاط می باشد و محور X نشان دهنده فاصله نسبت به یک مسیر مشخص، می باشد. همین روال برای برداشت و نمایش مقاطع مختلف تونل نیز مورد استفاده قرار می گیرد. جهت روشن شدن موضوع در ساختمان وموضوع نما سیستم مختصات جدید به شرح ذیل تعریف می گردد:
- محور x : مرز بسته و بیرونی طبقه همکف یک ساختمان به عنوان مسیر تعریف می گردد. که از یک نقطه از ساختمان شروع می شود. مقدار X هر نقطه همان کیلومتراژ مسیر می باشد. شکل زیر نمای از بالای یک طبقه همکف یک ساختمان می باشد که تمام شکستگی آن برداشت شده است. نقطه قرمز به عنوان مبدا می باشد و مسیر از این نقطه در یک جهت معرفی می گردد.
- محور Y: این محور عمود بر محور x می باشد که در واقع از اختلاف ارتفاع هر نقطه نسبت به ارتفاع نقطه متناظر خود بر روی طبقه همکف بدست می آید .
در نتیجه بعد از مراحل بالا، برای هر نقطه برداشتی ، یک مختصات جدید بدست می آید که در فایل جدید وارد نرم افزار نقشه برداری می گردد. این روش به صورت تجربی بدست آمده است و قطعا روش های دیگر نیز وجود خواهند داشت. در برداشت نما توسط توتال استیشن از دوربین نقشه برداری با دقت زاویه ای مناسب استفاده کنید با برد لیزر مناسب بهتر است از یک شبکه مختصاتی جهت برداشت استفاده کنید که از چرخش جلوگیری شود. ابتدا شبکه نقشه برداری را ایجاد کنید سپس عملیات را شروع کنید.از توجیه دوربین با زوایا و طولهای نامناسب دارای طول های کوتاه و بلند و زوایای حاده و منفجره خودداری کنید.
در هنگام برداشت از منو Q CODE توتال استیشن استفاده کنید جهت برداشت عوارض زیرا در هنگام ترسیم در نرم افزار CIVIL 3D سردر گم نخواهید شد.ابتدا عوارض مورد نیاز را تحلیل کنید کدها را وراد توتال استیشن کنید سپش آغاز عملیات برداشت در این روش پس از برداشت و تخلیه در نرم افزار مربوطه ترسیم را به شکل سه بعدی انجام دهید زیرا با برداشت عوارض به صورت خطی ترسیم آسان تری خواهید داشت. در صورتی که نیاز به برداشت داخلی طبقات را داشته باشید می بایست نقاط مشترک برداشت نمایید جهت یکپارچه سازی نقشه نما و نقشه دیوارها و عوارض داخلی
